Водяной теплый пол на деревянный пол — особенности конструкции, правила монтажа

Водяной теплый пол — это эффективный и экономичный способ обогрева помещений, который может выполнять функции как дополнительного, так и основного источника тепловой энергии. В силу своей специфики, подобные конструкции используются преимущественно в частных домах и коттеджах.

Многие из них построены из древесины, с изготовлением перекрытий по традиционной методике — несущие мощные балки и дощатый настил. Укладка водяного контура на подобные основания требует соблюдения определенных правил, так как любая протечка может оказаться причиной порчи отделки, предметов мебели, а в самых сложных случаях способна привести к разрушению деревянных конструкций. вопрос емкий, поэтому, рассмотреть его следует внимательнее.

Что такое водяной теплый пол

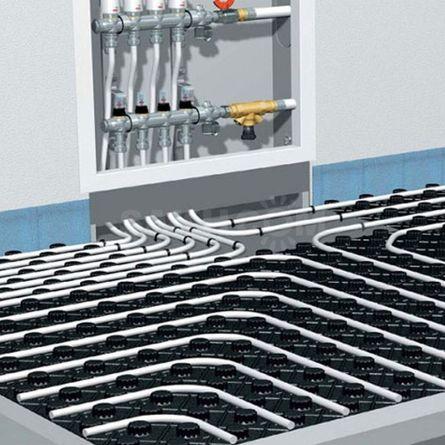

Система водяного теплого пола
Особенности укладки на деревянный пол

Водяной теплый пол — это нагревательный элемент, распределенный по всему помещению и обеспечивающий его обогрев. С точки зрения конструкции, это трубопровод, уложенный на поверхности чернового пола. При этом, сам по себе он не вырабатывает тепловую энергию, ее источником служит обычный теплоноситель (горячая вода). Он циркулирует по трубопроводу и отдает свою энергию верхним слоям пирога теплого пола (бетонная стяжка или листовой настил).

В качестве источника теплоносителя используют собственный низкотемпературный котел

Особенностью теплого пола является низкотемпературный режим функционирования. Несколько упрощая, можно считать его одним радиатором, занимающим всю площадь комнаты. если запустит в него теплоноситель со стандартной температурой (около 80 °С), то находиться в помещении станет невозможно, как и пройти по такому полу — будет слишком жарко. Номинальный режим подачи теплоносителя в контуры водяного теплого пола ограничен 35-45 °С. Поэтому, в качестве источника теплоносителя используют собственный низкотемпературный котел, или сетевой теплоноситель из системы центрального отопления, смешанный с остывшим обратным потоком.

Для водяного теплого пола имеет большое значение способ монтажа. Традиционный вариант — укладка трубопровода и заливка его в бетонную стяжку. На нее укладывают напольное покрытие, которое получает тепловую энергию от нагретого бетона и отдает ее в помещение. Однако, если перекрытие изготовлено из древесины и не может принимать дополнительную нагрузку, приходится выполнять монтаж петель теплого пола без стяжки.

Трубу укладывают на деревянное основание, разделяют деревянными планками толщиной на 2 мм больше, чем сама трубка. Поверх укладывают листовой настил (фанера ОСП, ДСП) и финишное напольное покрытие. это компромиссный и вынужденный вариант, так как теплоотдача в данном случае значительно уменьшается. Листовой настил, который должен принимать тепловую энергию и отдавать финишному покрытию, выполняет роль теплоизолятора и гасит значительную часть нагрева. Поэтому, приходится увеличивать мощность нагрева и расходовать больше ресурсов.

Достоинства и недостатки

На что обратить внимание при выборе

На что обратить внимание при выборе

К достоинствам и недостаткам водяного теплого пола следует отнести:

  • высокая эффективность. Даже при укладке на деревянное основание (без стяжки) будет обеспечен стабильный и комфортный температурный режим помещения;
  • экономичность. Само оборудование и монтаж водяного контура обходятся в немалые суммы, но последующая эксплуатация требует совсем небольших затрат;
  • безопасность. Даже при возникновении протечек нет риска получить удар током или ожог от горячего теплоносителя (в отличие от обычных радиаторов или конвекторов);
  • тепловой режим можно плавно регулировать и настраивать температуру в помещении с точностью до 1 градуса;
  • высокая тепловая инерция. При кратковременном отключении циркуляции теплоноситель не успевает остыть, и режим обогрева помещения практически не нарушается;
  • если используется собственный котел, система обогрева дома становится полностью автономной и практически не зависит от поставщиков ресурсов.
  • зависимость от присутствия в системе теплоносителя. Без него водяной теплый пол превращается в бесполезный трубопровод;
  • опасность появления протечек, способных испортить отделку или элементы интерьера нижних этажей;
  • административные ограничения, запрещающие использование водяных теплых полов в многоквартирных домах;
  • монтаж подобных систем представляет собой довольно сложную задачу, с которой справится не каждый пользователь.Водяной теплый пол экономичен, и это с лихвой компенсирует все минусы

Несмотря на существующие недостатки, водяные теплые полы пользуются популярностью у домовладельцев. Они экономичны, и это с лихвой компенсирует все минусы подобных конструкций. единственным условием является наличие дублирующей системы обогрева, которую можно задействовать при возникновении аварийной ситуации на водяном контуре.

Виды напольных покрытий

В связке с системами водяного теплого пола могут работать практически все виды напольных покрытий:

Кафельная плитка

кафельная плитка

Обычно она ощущается как холодное и нередко слегка влажное полотно, но совместная работа с теплым полом превращает ее в приятное и весьма комфортное покрытие;

Ламинат

ламинат

Он склонен поглощать тепловую энергию, но в небольших пределах. Если используется специальный вид материала, подготовленный к укладке на теплый пол, в помещении будет достигнута комфортная и уютная обстановка;

Линолеум

линолеум

Необходимо приобретать специализированный материал с соответствующей маркировкой, иначе возможны изменения структуры, размеров, усыхание полотна;

Ковролин

ковролин

Он поглощает тепловую энергию, поэтому придется несколько усилить режим функционирования теплового контура.

При укладке водяного теплого пола на деревянное основание возможно использование любого финишного покрытия. Единственным условием будет правильно выполненный монтаж и достаточно плотная укладка всех элементов пирога теплого пола.

Правила монтажа водяного теплого пола

Монтаж водяного теплого пола на деревянное основание

Монтаж водяного теплого пола на деревянное основание

Классическая схема сборки водяного теплого пола выглядит следующим образом:

  • подготовка поверхности чернового пола;
  • сборка элементов подключения и управления водяного контура (установка коллектора и узла смешивания, присоединение к источнику теплоносителя);
  • укладка теплоизоляционного слоя;
  • укладка стеклосетки и распределение труб водяного теплого пола. К сетке их крепят капроновыми хомутами или обычной проволокой;
  • подключение трубопровода, подача давления и проверка на герметичность;
  • заполнение трубопровода теплоносителем под рабочим давлением и заливка стяжки;
  • выдержка стяжки до полного высыхания, укладка напольного покрытия.

Этот способ используется на бетонных перекрытиях. Однако, в деревянных домах или коттеджах с деревянными перекрытиями такой вариант подходит не всегда. Поскольку нагрузка от стяжки для деревянных перекрытий может быть слишком высока, водяной теплый пол приходится укладывать без нее. Этот способ называют настильной системой. Рассмотрим ее внимательнее.

Настильная система укладки водяного теплого пола

Настильная система укладки

Настильная система укладки

По данной методике стяжка не используется, а на поверхность деревянного чернового пола прикрепляются деревянные дощечки (лаги). Они располагаются так, чтобы трубопроводы проходили между дощечками. Лаги должны быть распределены по всей поверхности с максимальной равномерностью и без больших промежутков, поскольку они служат опорными элементами для листового настила.

Иногда трубопровод укладывают прямо на черновой пол. Древесина является великолепным теплоизолятором, поэтому приобретение и укладка дополнительного слоя в данном случае нецелесообразны. Существует весьма эффективный способ усилить теплоотдачу труб теплого пола и частично компенсировать поглощение тепловой энергии листовым настилом.

Для этого используются теплоотражающие пластины. Они имеют сечение в виде перевернутой буквы «Ω» с развитыми горизонтальными полочками. Трубу укладывают в круглую центральную часть, а полочки оказываются плотно прижатыми к листовому настилу. Это создает условия для эффективной теплопередачи и позволяет снизить режим нагрева теплоносителя.

Преимущества настильной системы монтажа

Малый вес конструкции
Простота монтажа на деревянный пол

Настильная система является вполне конкурентоспособной альтернативой традиционному способу монтажа она обладает важными преимуществами:

  1. сравнительно малый вес отопительного контура, не оказывающий серьезного воздействия на деревянное перекрытие;
  2. простота и высокая скорость сборки — нет нужды дожидаться застывания стяжки;
  3. высокая ремонтопригодность водяного теплого пола. Здесь вся конструкция разборная, что позволяет в любой момент получить доступ к проблемному участку трубы.

Принципиальных недостатков у этой системы нет, если не считать ее меньшую эффективность и неизбежные теплопотери. Однако, отсутствие избыточной нагрузки на перекрытие и высокая скорость монтажа в глазах большинства пользователей выглядят вполне убедительными аргументами в пользу такого способы монтажа.

Вопросы

Если теплораспределительных пластин на момент монтажа в продаже не оказалось, можно ли установить их позднее?

Это потребует выполнения частичного демонтажа пирога водяного теплого пола. Придется снять напольное покрытие и листовой настил, переуложить все петли теплого пола. Если эта процедура не представляется слишком сложной, то можно временно уложить петли водяного контура без пластин.

Нужна ли гидроизоляционная пленка под трубы теплого пола?

Да, нужна. Она позволяет защитить деревянные детали при возникновении протечек. Опытные мастера дополнительно делают дренаж, выводящий воду из пирога теплого пола и предотвращающий его намокание. Кроме того, появление воды в дренажной системе сигнализирует о необходимости срочного ремонта.

Если доски чернового пола уложены не слишком плотно, нужен ли слой теплоизоляции?

Да, если между досками чернового пола есть промежутки, наличие теплоизолятора становится обязательным. Иначе возникнут слишком большие теплопотери, создающие избыточную нагрузку на отопительный котел.

Надо ли выравнивать черновой пол перед укладкой труб, или можно компенсировать неровности высотой лаг?

Здесь надо руководствоваться состоянием чернового пола. Если имеются неровности, но сам пол достаточно крепкий и надежный, можно выровнять поверхность лагами. Если пол слабый, придется не только выровнять его, но и усилить, исключить подвижность перекрытия.

Если деревянное перекрытие изготовлено из мощных балок и рассчитано на большие нагрузки, можно ли залить стяжку?

При наличии достаточной несущей способности перекрытия, заливка стяжки вполне возможна. Надо только обеспечить качественную гидроизоляцию, исключающую возможность протечек раствора в помещения нижнего этажа (или в цоколь, подвал). Оптимальный вариант — укладка герметичного полиэтиленового полотна с заворотом краев на стены.
