Водяной теплый пол под плитку — методика монтажа и подключения, полезные советы

Для обогрева помещений используются разные виды отопительных систем, из которых наиболее комфортным и экономичным вариантом считается теплый пол. Он обеспечивает равномерный нагрев комнат по всей площади, а отсутствие конвекции позволяет исключить постоянное присутствие в воздухе мелкой пылевой взвеси.

Водяной теплый пол — это один из наиболее эффективных вариантов конструкции, который можно использовать совместно с напольной плиткой. Административные запреты и некоторые особенности устройства сделали его одним из популярных и востребованных способов обогрева коттеджей и частных домов. Укладку водяного теплого пола под плитку можно выполнить самостоятельно. Рассмотрим правила и особенности этого процесса.

Конструкция водяного теплого пола

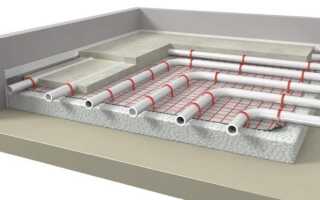

Водяной теплый пол под плитку

Водяной теплый пол под плитку

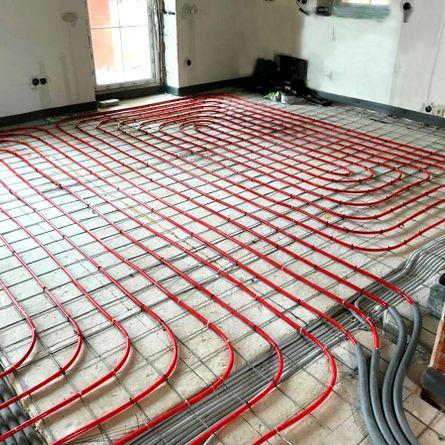

Водяной теплый пол — это трубопровод с циркулирующим теплоносителем, распределенный по всей площади помещения. Эффективность обогрева зависит от схемы и плотности укладки трубки, типа напольного покрытия и условий его укладки. Интенсивность теплоотдачи зависит от плотности контакта трубки с напольным покрытием. Оптимальным вариантом является заливка трубки в стяжку и укладка напольной плитки. В этом случае потери тепловой энергии минимальны.

Особенностью конструкции водяного теплого пола является отсутствие самостоятельной выработки тепловой энергии — в трубку поступает заранее подготовленный теплоноситель, который, перемещаясь, отдает тепловую энергию и остывает.

Поэтому, температура трубки в начале выше, чем в конце. Поэтому, для экономии тепловой энергии и оптимизации процесса повторного подогрева теплоносителя используют не одну длинную трубку, а несколько одинаковых отрезков — петель. Их подключают к распределительному устройству, подающему теплоноситель и принимающему его после прохождения цикла циркуляции.

Основные узлы и принцип работы системы

Водяной теплый пол состоит из следующих узлов:

Петли теплого пола

Петли теплого пола

Коллектор для водяного теплого пола

Коллектор

Циркуляционный насос

Циркуляционный насос

Узел смешивания

Узел смешивания

Отопительный котел

Отопительный котел

Функционирование системы водяного теплого пола происходит следующим образом:

  • теплоноситель получает нагрев в отопительном котле и выводится в прямую линию подачи;
  • поступает в узел смешивания, где в заданной пропорции соединяется с более холодным обратным потоком, получая необходимую температуру (обычно, 40-45 °С);
  • из узла смешивания теплоноситель проходит в коллектор (обычно, для экономии тепловой энергии они соединены в единый узел) и расходится по петлям. Если по каким-либо причинам некоторые петли не нужны (например, в данном углу комнаты установлена массивная мебель), их можно отключить с помощью собственной запорной арматуры;
  • проходя по всей длине петель, теплоноситель приходит на коллектор обратной линии, из которого направляется обратно в котел на подогрев.

Описан один цикл циркуляции теплоносителя. Анализируя принцип работы водяного теплого пола, становится очевидно — его эффективность зависит от плотности контакта с поверхностью финишного покрытия. Как правило, водяные системы заливают в стяжку, которая играет роль аккумулятора тепла.

Единственным видом напольного покрытия, способного проводить тепловую энергию, является напольная плитка.

Ее поверхность обеспечивает оптимальную теплоотдачу, комфорт для пользователей и экономию ресурсов, необходимых для нагрева теплоносителя.

Порядок монтажа водяного теплого пола

Разобравшись в конструкции водяного теплого пола, можно приступить к непосредственной сборке системы. Работа достаточно сложная, так как придется выполнять несколько специфических процедур. Рассмотрим процесс монтажа системы поэтапно:

Подготовка

Подготовительные работы

Подготовительные работы

Подготовительные работы состоят из двух процедур:

  • расчеты;
  • подготовка чернового пола.

Расчетная часть — это процесс выбора схемы и типа трубопровода. Это взаимосвязанные операции, так как для каждой схемы укладки требуется определенный диаметр и минимальный радиус изгиба труб. Оптимальный вариант решения задачи — создание плана помещения в масштабе и нанесение схемы укладки с учетом всех расстояний и длин.

Схем укладки много:

  • змейка;
  • спираль;
  • улитка;
  • зигзаг и т. д.

Необходимо учесть, что принципиальных отличий в укладке петель нет. Единственной рекомендацией, которую следует дать при выборе схемы — использование двойного варианта. Это способ укладки петель, при котором трубка складывается вдвое и укладывается в нужном порядке. Получается чередование более теплых и остывших участков петли, что обеспечивает равномерный нагрев пола.

В процессе расчетов часто возникают сложности с определением длины трубопровода при выборе той или иной схемы. Для того, чтобы ускорить расчеты, рекомендуется воспользоваться онлайн-калькулятором — в сети их много, необходимый ресурс несложно отыскать по соответствующему поисковому запросу. Для получения более корректных результатов расчеты следует дублировать на другом онлайн-калькуляторе.

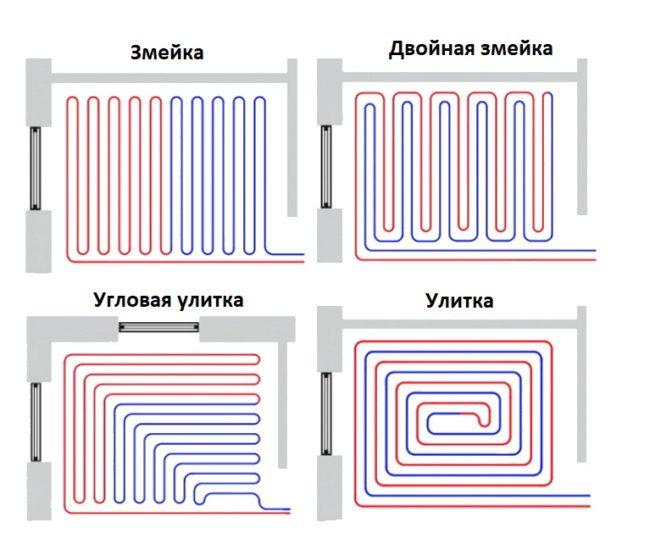

Схемы укладки
Схема системы

Подготовка чернового пола проходит в следующем порядке:

  • всю площадь пола очищают от всех наслоений, настила и старых покрытий. Необходимо получить чистую бетонную поверхность;
  • осмотреть пол, определит его состояние. Все выбоины или выступающие элементы (арматура, наплывы бетона, трубы и т. п.) следует удалить, добиваясь максимально ровной плоскости. Если необходимо, заливают черновую выравнивающую стяжку.

Оставлять на поверхности ямы, выступы или другие дефекты нельзя — это вызовет проблемы в процессе эксплуатации водяного теплого пола. Не следует относиться к этому моменту легкомысленно — любая протечка потребует либо отключения дефектной петли, либо сложного ремонта с разбивкой стяжки и полной заменой участка системы.

Монтаж органов управления

Подключение к коллектору
Подключение к коллектору и проверка

После подготовки чернового пола необходимо выполнить монтаж органов управления. Оставлять эту процедуру «на потом» нельзя — заливку стяжки выполняют при заполненных трубках с рабочим давлением жидкости.

Порядок действий:

  1. на выбранном заранее месте к стене прикрепляют коллекторную группу с узлом смешивания. Если есть возможность, ее лучше вынести в коридор или служебное помещение. В жилой комнате присутствие шкафа с работающим циркуляционным насосом и выходящими из него трубками нежелательно;
  2. коллекторную группу подключают к отопительному котлу. Рекомендуется продумать трассировку соединительного трубопровода — чем он длиннее, тем больше теплопотери. Можно поместить трубы в пенопластовую или полиуретановую скорлупу, чтобы температура теплоносителя по пути из котла в коллектор не падала;
  3. проверяют качество сборки, устанавливают все необходимые элементы безопасности (краны и вентили, позволяющие в экстренном порядке отключить подачу жидкости в систему).

Если есть возможность, следует проверить качество соединений, предварительно перекрыв все выводы коллекторов. Если нареканий к качеству сборки нет, переходят к следующему этапу работ.

Укладка теплого пола

Укладка петель производится на подготовленный черновой пол. Работу выполняют в следующем порядке:

Наносят двойной слой грунтовки глубокого проникновения

Наносят двойной слой грунтовки глубокого проникновения, выполняющей функции пропиточной гидроизоляции

Наклеивают демпферную ленту толщиной 5 мм

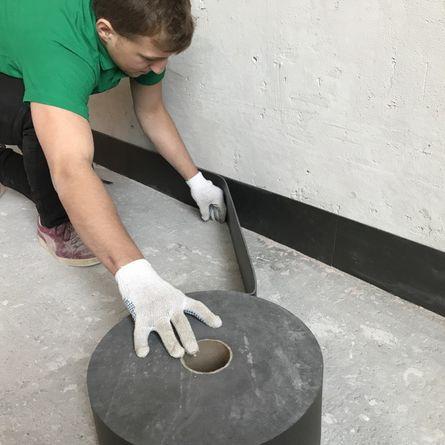

По периметру комнаты на нижнюю часть стен наклеивают демпферную ленту толщиной 5 мм

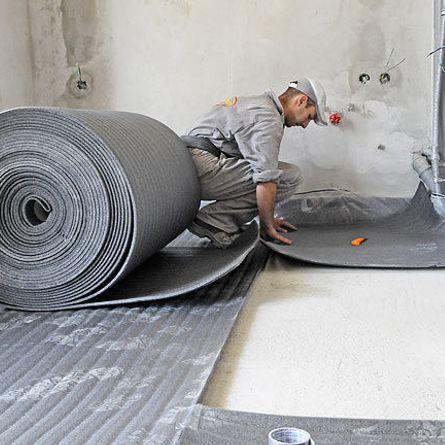

Поверхность пола застилают слоем теплоизоляции

Поверхность пола застилают слоем теплоизоляции. Оптимальный вариант — пеноплекс высокой плотности толщиной не менее 15 мм. Плиты укладывают плотно, без щелей или зазоров. Если они все-таки появляются, для заливки используют монтажную пену

Поверх теплоизолятора укладывают сплошное полотно полиэтиленовой гидроизоляции

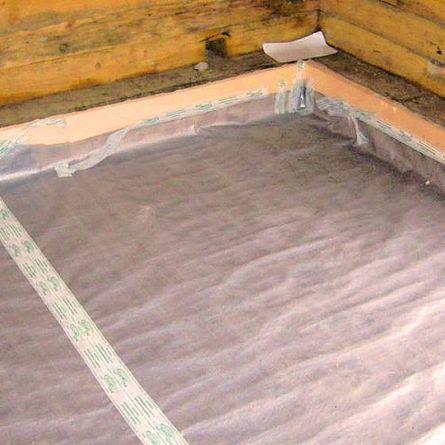

Поверх теплоизолятора укладывают сплошное полотно полиэтиленовой гидроизоляции. Материал кладут полосами внахлест не менее 10 см, стыки проклеивают липкой лентой

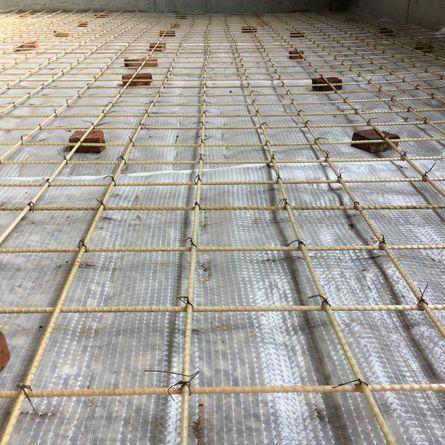

Поверх гидроизоляции укладывают стеклосетку

Поверх гидроизоляции укладывают стеклосетку

На сетку начинают укладывать петли теплого пола

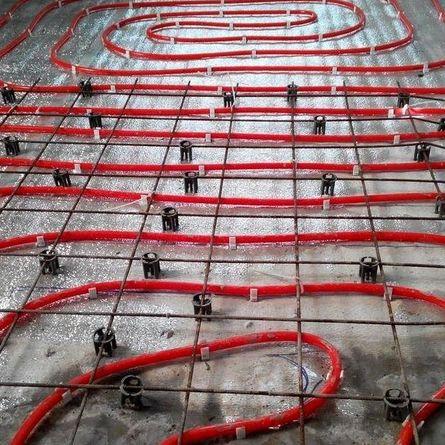

На сетку начинают укладывать петли теплого пола, прикрепляя их капроновыми хомутами. При укладке используют заранее рассчитанную схему

Петли подключают к коллекторам

Петли подключают к коллекторам. Проверяют точность и качество соединения и подают теплоизолятор, поднимая давление до рабочего, а затем — до опрессовочного показателей. Если нареканий нет, снижают давление до рабочего значения

Заливают слой стяжки

Заливают слой стяжки. Ее толщина над трубками должна составлять не менее 30 мм. Когда стяжка застынет, можно приступать к укладке напольного покрытия

В сети есть рекомендации относительно толщины стяжки. Некоторые источники советуют для экономии сразу же заполнять промежутки между трубками клеевым составом и укладывать плитку. Этого делать не следует — поверхность будет неровной, и добиться качественной укладки плитки не удастся. Кроме того, большой расход плиточного клея потребует немалых денежных расходов.

Какую плитку выбрать для укладки на теплый пол

Выбор плитки
Подойдет любая напольная плитка большой толщины

Для укладки на теплый пол подойдет любая напольная плитка большой толщины (не стеновая). Оптимальным вариантом выбора станет керамогранит — он обладает сбалансированным набором рабочих качеств. Выбирая покрытие, следует учитывать не только декоративные качества, но и обеспечить безопасность для пользователей.

Рекомендуется использовать материал со слегка шероховатой поверхностью, наличием рельефного рисунка или с противоскользящим покрытием.

Глянцевая поверхность, весьма привлекательная внешне, часто становится опасной при небольшом смачивании. Этот момент следует учесть и постараться обезопасить себя и своих близких.

Частые вопросы

Можно ли вместо стеклосетки использовать металлическую строительную сетку?

Да, можно. металлическая сетка более жесткая и надежнее удерживает петли теплого пола. Однако, работать с ней надо предельно осторожно — очень легко повредить полиэтиленовую гидроизоляцию.

Обязательно ли укладывать петли теплого пола в стяжку?

Существует способ укладки на деревянное основание, при котором вместо стяжки используется настил из листовых материалов — фанеры, ДСП или ОСБ. Однако, этот слой является теплоизолятором и значительно уменьшает эффективность теплоотдачи от петель теплого пола. Кроме того, укладка плитки на такое основание весьма проблематична. Поэтому, оптимальным вариантом является стяжка и монтаж напольного покрытия штатным способом.

Можно ли вместо пеноплекса использовать фольгированный пенополиэтилен?

В сети немало рекомендаций относительно такого варианта. Однако, надо учесть — вспененный полиэтилен не обладает достаточной прочностью. Он довольно скоро просядет, стяжка покроется сетью трещин, а петли теплого пола получат избыточную нагрузку и могут дать протечки. Поэтому, нужен плотный и прочный теплоизолятор.

Обязательно ли использовать полиэтиленовую трубку, или можно заменить ее более прочной медной?

Медная трубка гораздо дороже и сложнее в монтаже. Потребуется делать массу спаек, что значительно увеличивает риск возникновения протечек. Поэтому, выбирать медные трубки нецелесообразно.

Петли теплого пола должны быть заполнены теплоносителем в течение всего времени, необходимого для застывания стяжки?

Да, все время петли должны быть заполнены теплоносителем. Это важный момент. Иначе, после подачи жидкости под давлением, возможно возникновение трещин на стяжке.
