Водяной теплый пол в частном доме — особенности конструкции, монтаж, полезные советы

Система теплого пола — оптимальный вариант обогрева в частном доме. Она весьма экономична и вполне может питаться от собственного котла, что делает дом практически автономным, независимым от аппетитов компаний-поставщиков ресурсов. При этом, важным моментом становится технология монтажа и общий расчет системы.

Это два основных момента, от которых зависит долговечность и эффективность работы системы. Если для расчета можно использовать онлайн-калькулятор, а для большей корректности результата процедуру несложно продублировать на других ресурсах, то монтаж выполняется самостоятельно. Водяной теплый пол не допускает ошибок или легкомысленного подхода — появляются протечки, требующие немедленного отключения участка системы и проведения сложного и дорогого ремонта.

Особенности конструкции водяного теплого пола

Водяной теплый пол в частном доме

Водяной теплый пол в частном доме

Водяной теплый пол представляет собой систему обогрева помещений, распределенную по всей их площади. С точки зрения конструкции, это обычный трубопровод, в который подается теплоноситель (горячая вода). В этом основное отличие электрических и водяных систем — первые сами вырабатывают тепловую энергию, вторые получают ее извне и только распределяют по поверхности пола.

Основной особенностью водяного теплого пола является неравномерность нагрева тубы. Теплоноситель поступает в нее и, проходя по всей длине, отдает тепловую энергию, остывает. В этом практическое отличие водяной системы от электрической — греющий кабель или пленочный пол во всех точках дают одинаковую степень нагрева.

Для более равномерной теплоотдачи водяной теплый пол делят на отрезки — петли

Для более равномерной теплоотдачи водяной теплый пол делят на отрезки — петли. Это позволяет существенно уменьшить потери тепловой энергии — падение температура при прохождении 10 м гораздо меньше, чем при прохождении 100 м (размеры приведены для примера).

Каждая петля подключается к собственной точке подачи теплоносителя, и также к собственной обратной линии. Для этого используется два коллектора — один распределяет горячий теплоноситель прямой линии по каждой петле, а второй принимает остывшую воду и направляет ее на подогрев.

Коллектор позволяет отключить каждую петлю, или снова подать в нее теплоноситель. Это весьма удобно, так как в каждом помещении можно создавать собственный режим обогрева, а при неиспользовании — не тратить топливо и ресурсы на невостребованную работу. Если учесть, что такие возможности возникают при питании коллектора от одной трубы, преимущества подобных систем становятся очевидными.

Еще одной особенностью водяного теплого пола следует считать температурный режим. Максимальная температура теплоносителя в системе составляет 55 °С, а нормальная — 40-45 °С (температурный режим зависит от способа монтажа и достаточно легко регулируется).

Поэтому, для настройки температуры в системе используется специальное устройство — узел смешивания. В нем горячий теплоноситель в определенной пропорции соединяется с остывшим потоком из обратной линии, выдавая на выходе жидкость с заданной температурой. Это позволяет выполнять тонкую настройку нагрева, в отличие от электрических систем, где регулировка ступенчатая (2-3 положения).

Возможные источники теплоносителя


Теплый пол через котел отопления


Теплый пол через систему центрального отопления

Источником теплоносителя может служить система центрального отопления или собственный котел. В первом случае возникает значимое преимущество — нет нужды самостоятельно готовить горячую воду. Однако, стоимость ресурсов и необходимость подчиняться режиму подачи тепла делают этот вариант не самым удобным и дешевым.

Кроме того, питание теплого пола от сети ЦО — весьма тонкий и спорный вопрос, решение которого может быть либо положительным, либо отрицательным. Чиновники из разрешительных органов привыкли страховаться, и в сомнительных ситуациях на всякий случай отказывают в разрешении. Как правило, собственники подключают теплый пол к ЦО на свой страх и риск, что однажды может создать немалые проблемы.

Питание системы от собственного котла никаких проблем административного плана не создает. Вода нагревается и поступает в расходную емкость (бойлер-накопитель), откуда подается в систему, проходит цикл циркуляции и возвращается на подогрев в тот же бойлер. С точки зрения экономии, этот вариант наиболее эффективный — все расходы выражаются в стоимости топлива, необходимого для нагрева воды. Если используется газовый котел, вся работа системы проходит в автоматическом режиме и не требует постоянного внимания.

К числу преимуществ питания теплого пола от собственного котла необходимо отнести:

  • начало и завершение отопительного сезона не зависит от графиков подачи теплоносителя;
  • возможность самостоятельно регулировать режим работы и температуру теплоносителя, что позволит с максимальной рациональностью расходовать топливо;
  • всегда имеется возможность установить дополнительный нагреватель, или заменить котел на более мощную модель, что позволит оптимальным образом настроить режим работы системы.

Единственным недостатком можно считать зависимость обогрева от состояния котла и наличия топлива. Однако, здесь можно подстраховаться и использовать комбинированный котел (способный работать на разных видах топлива, например, газо-дровяной).

Способы монтажа петель

Петли теплого пола — это исполнительный орган системы, обеспечивающий равномерную подачу тепла. При этом, от способа монтажа и укладки петель зависит общая эффективность обогрева.

Существует два основных варианта:


Укладка петель в бетонную стяжку

укладка петель в бетонную стяжку


Укладка системы на деревянное или полимерное основание

укладка системы на деревянное или полимерное основание без заливки твердеющими составами

Заливка труб в стяжку является наиболее эффективным вариантом с точки зрения теплоотдачи. В этом случае теплопотери практически отсутствуют, вся тепловая энергия отдается в стяжку, которая выполняет функцию буферного радиатора. Стяжка обладает значительной инерцией, при отключении теплоносителя остынет не сразу. Если необходимо выполнить какие-либо работы с котлом, кратковременный перерыв будет незаметен. Кроме того, на стяжку можно укладывать керамическую плитку или керамогранит — ходить босиком по такому полу очень приятно.

Недостатком этого способа является сложность ремонтных работ. Если появляется протечка, придется разбивать стяжку и менять петлю, что требует немалых усилий и расходов. Даже обнаружить протечку непросто, если она находится не над подвальным помещением — напольное покрытие может скрывать мокрое пятно и никак не показывать проблему.

Повредить трубы достаточно легко, если на полу сверлят отверстие под крепежные элементы — при сборке используется полиэтиленовая (или полипропиленовая) труба диаметром 16-20 мм. Попасть сверлом в нее достаточно сложно, но вероятность нежелательного события всегда больше (закон Мерфи, или, в просторечии, закон подлости),

Укладка петель на деревянное основание — более простой и быстрый способ монтажа

Укладка петель на деревянное основание — более простой и быстрый способ монтажа. Трубы укладывают на деревянный настил из досок или листовых материалов, накрытый гидроизоляционной пленкой (мембраной).

Для фиксации положения труб используют теплоизолятор. Можно выбрать минвату или пеноплекс, часто применяют обычные деревянные планки, между которыми укладывают трубы. Этот вариант самый простой и достаточно эффективный.

Недостатком такой конструкции является малая эффективность теплоотдачи (в сравнении со стяжкой).

Однако, есть и преимущества:

  • отсутствие «мокрых» работ, грозящих протечками и порчей отделки помещений ниже этажом;
  • высокая скорость укладки;
  • нет нужды выжидать, пока стяжка застынет;
  • высокая ремонтопригодность — при необходимости, можно без особых проблем снять напольное покрытие, демонтировать настил и получить доступ к трубам. При этом, ремонт можно выполнить за один день (если возникла точечная проблема).

Эти преимущества для многих владельцев жилья становятся достаточно вескими аргументами, определяющими выбор способа монтажа.

Укладка труб

От конфигурации трубопровода зависит равномерность и эффективность работы теплого пола. Каждая петля отвечает за обогрев определенного участка поверхности. Это может быть одна небольшая комната целиком, или часть более крупного помещения. Трубу необходимо уложить так, чтобы теплоотдача от каждого ее участка была максимально эффективной.

Используются разные способы (схемы) укладки:

Схема укладки спираль

спираль

Змейка прямая и угловая

змейка прямая и угловая

Зигзаг

зигзаг

Улитка

улитка

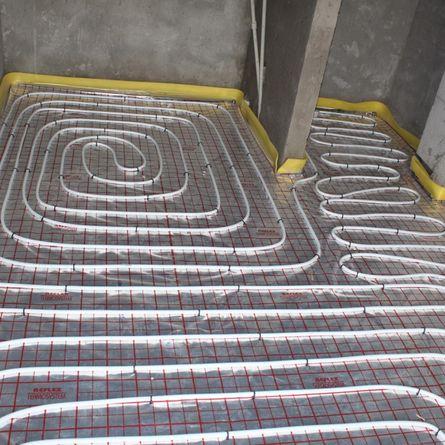

Комбинированная схема укладки

комбинированная схема

Кроме этого, для каждой схемы существуют одинарный и двойной вариант укладки. В первом случае труба полностью укладывается определенным способом, во втором она сначала складывается пополам, после чего укладывается по выбранной схеме. Считается, что двойной вариант способствует меньшему остыванию теплоносителя и повышает эффективность работы системы.

Выбор того или иного варианта зависит от разных факторов:

  • размер и конфигурация комнаты;
  • допустимый радиус изгиба труб;
  • расстояние до коллектора.

Кроме этого, важным показателем является шаг труб. Это расстояние между соседними витками. Оно должно быть подобрано так, чтобы трубы не слишком остывали (это случается, если выбран слишком большой шаг), но и не были слишком плотно уложены (из-за этого увеличивается расход материала и длина петель).

Вопросы

Обязательно ли получать разрешение на монтаж теплого пола в частном доме?

Если источником теплоносителя является собственный котел, никаких разрешений не требуется. Однако, если планируется присоединение к системе ЦО, разрешение лучше получить. При этом, надо иметь в виду — если чиновники решать подстраховаться и откажут в выдаче разрешения, придется делать монтаж на свой страх и риск. При этом, возможна административная проверка конструкции отопительной системы с нежелательными последствиями.

Можно ли делать петли с разной длиной трубы?

Это нежелательный вариант, так как придется балансировать нагрузку и настраивать температуру на каждом контуре. Рекомендуется придерживаться одинаковой длины всех контуров, хотя, на практике это не всегда возможно.

Какова максимальная длина трубы одной петли?

Предельная величина — 100 м. Однако, для более экономичной и эффективной работы системы выбирают меньшую длину — 80 м. Это относится к полиэтиленовым и полипропиленовым трубам диаметром 16 мм. Если диаметр труб больше, допустимая длина увеличивается. Например, для труб 18 мм предельная величина составит 120 м.

Нужен ли циркуляционный насос, или достаточно использовать давление котла?

Как правило, для теплого пола используют собственный циркуляционный насос. Его устанавливают в коллекторном шкафу. Это позволяет снять избыточную нагрузку с котла, стабилизировать работу теплого пола и обеспечить более равномерно давление во всех контурах.

Как выбрать оптимальную схему укладки труб?

Здесь критерием становится размер и форма комнаты. для небольших узких помещений выбирают зигзаг или змейку, для более крупных комнат — спираль, улитку или комбинированный вариант укладки. Необходимо также обращать внимание на шаг труб и на расстояние между петлями — если получается большой зазор, поверхность пола становится неравномерно нагретой. Это ощущается при ходьбе босиком и снижает уровень комфорта.
