Выполняем своими руками монтаж инфракрасного пленочного теплого пола

Монтаж пленочного теплого пола отличается простотой и отсутствием серьезных ремонтных процедур. Все работы можно выполнить самостоятельно, надо только изучить технологию укладки полотна и усвоить критерии выбора комплектующих и сопутствующих материалов. Перед началом монтажа следует выполнить подготовительные работы и приобрести все необходимые материалы и инструменты.

Приступать к монтажу следует только после проверки комплектности теплого пола и полного усвоения последовательности операций. Это позволит получить оптимальный результат, качественную укладку и работоспособность пленочного теплого пола. Рассмотрим особенности и порядок действий при укладке инфракрасного пленочного теплого пола своими руками.

Особенности пленочного теплого пола

Особенности монтажа пленочного теплого пола

Особенности монтажа пленочного теплого пола

Пленочный теплый пол — это инфракрасный излучатель, который укладывают под напольное покрытие. Для него не требуется делать отдельных стяжек или настилов, можно укладывать полотно на имеющийся черновой пол. Главным условием становится лишь наличие ровной поверхности без выступающих острых элементов.

Инфракрасный пленочный пол представляет собой каскад излучателей (карбоновые или графитовые полосы), соединенных медно-серебряными линейными элементами. Сверху и снизу они защищены электротехнической лавсановой пленкой, обеспечивающей полную защиту от воздействия влаги, механических воздействий и других внешних факторов. В продаже есть разные виды пленочного теплого пола, но все они имеют практически одинаковую структуру и различаются только уровнем мощности.

Полотно не укладывают в участках установки корпусной мебели

Пленочный теплый пол обладает высокой степенью прочности и устойчивости к истиранию. Его расстилают по всей площади комнаты, отступая от стен на 10-20 см. Часто полотно не укладывают в участках установки корпусной мебели, кроватей и диванов, прочих массивных предметов — нагревать их нижнюю поверхность нецелесообразно. Все полосы соединяются между собой по длине (параллельное соединение), для чего на боковых кромках пленки имеются специальные контакты. По длине можно резать только в специально отмеченных участках, а для соединения используются специальные контакторы и медные многожильные провода.

Управление теплым полом осуществляется с помощью терморегулятора. Его подключают к источнику питания, мата теплого пола и датчику температуры. Устройство поддерживает заданный режим обогрева и позволяет настраивать его по своему желанию.

Что входит в состав комплекта

Состав комплекта пленочного теплого пола

Состав комплекта пленочного теплого пола

Перед началом работ необходимо приобрести все комплектующие, необходимые для работы нагревательной системы. В составе комплекта должны присутствовать:

  • теплоизоляция с отражающей поверхностью;
  • пленочный теплый пол;
  • бутилкаучуковая изоляция, которую устанавливают на свободные торцы полос и на соединительные элементы;
  • клеммы для соединения;
  • терморегулятор (для каждого помещения нужен свой прибор);
  • датчик температуры.

Помимо этого, надо приготовить инструменты для резки пленки (ножницы, острый сапожный нож), а также обычные слесарные инструменты для присоединения контактов и проводов (пассатижи, отвертка, устройство для снятия изоляции). В стене придется сделать штробу для скрытого подключения терморегулятора. Для этого понадобится штроборез или болгарка с алмазным кругом. (это не обязательно, провода можно уложить в кабель-канал накладного типа).

Порядок действий

Монтаж инфракрасного пленочного теплого пола представляет собой последовательность процедур, которые логически вытекают одна из другой. Пытаться упростить задачу и проигнорировать какие-либо этапы не следует, так как результатом этого может стать выход нагревательного полотна из строя. Рассмотрим этапы создания пленочного теплого пола:

Расчеты

Перед началом работ необходимо все правильно рассчитать

Перед началом работ необходимо все правильно рассчитать

Перед началом работы необходимо вычислить количество материалов и составить схему укладки излучающего полотна. Необходимо начертить в масштабе план комнаты и обозначить на нем порядок расстановки мебели. Все свободное пространство (с отступом от стен на 10 см) будет площадью укладки пленочного теплого пола.

Теплоизоляцию и защитную пленку лучше укладывать на всю площадь комнаты, чтобы избежать образования ступенек и перепадов высот. После того, как количество всех материалов будет известно, приобретают полный комплект теплого пола и переходят к следующему этапу.

Установка терморегулятора

Монтаж терморегулятора

Монтаж терморегулятора

Монтаж терморегулятора производится сразу после завершения расчетной части и приобретения всех комплектующих. На стене отмечают место размещения устройства, после чего отмечают линию штробы под провода. Делают вертикальное (не наклонное) углубление до самого пола, в которое должны уместиться все провода (питание, подключение теплого пола, датчик температуры). Используют щтроборез или болгарку с алмазным диском. Как вариант, подойдет перфоратор со специальной насадкой.

Эту процедуру выполняют в первую очередь для того, чтобы потом не пришлось очищать пол от пыли и бетонной крошки. Многие начинающие мастера делают ошибку, сначала производя укладку всех элементов, и только после этого приступая к установке терморегулятора. Этот вариант подходит только для открытого размещения проводки (в пластиковом кабель-канале).

Место установки терморегулятора выбирают так, чтобы максимально уменьшить длину соединительных проводов. Оптимальным вариантом считается установка на стену, плоскость которой перпендикулярна к направлению полос теплого пола.

Подготовка чернового пола

Поверхность пола необходимо очистить и освободить от старого покрытия. Обязательно надо выровнять ее, удалить все выступающие предметы — старые гвозди, шурупы, другие метизы. Если пол неровный, придется выполнить ряд действий и максимально выровнять поверхность. В самых сложных случаях заливают слой стяжки (или наливной пол), обеспечивающий максимально ровную и горизонтальную плоскость.

Укладка теплоизоляции

Особенности укладки теплоизоляции

Особенности укладки теплоизоляции

Когда поверхность готова, приступают к укладке теплоизоляции. Оптимальным вариантом считается полимерный 3-миллиметровый теплоизолятор Marpe, не проводящий электроток и не способный создать короткое замыкание. Полотно изоляции укладывают встык, соединяя все швы липкой лентой.

Этот материал безопасен и удобен в работе — в нем легко изготавливать углубления для укладки соединительных проводов. Кроме того, материал достаточно плотный, что позволяет исключит излишнюю подвижность напольного покрытия после укладки.

Монтаж пленочного полотна

Можно приступать к укладке пленочного полотна

Можно приступать к укладке пленочного полотна

Укладку пленки производят с отступом от стен не менее 10 см. При нарезке и размещении полос руководствуются схемой, составленной во время выполнения расчетной части. При этом, надо учесть шаг резки пленки — 250 мм. Укладывать полосы вплотную нельзя, между ними должен быть зазор не менее 10 мм. Необходимо учесть, что максимальная длина полосы составляет 8 м. если помещение большое, придется изменять конфигурацию полотна.

Полосы крепят к теплоизолятору отрезками скотча (сплошной полосой крепить нельзя). После этого на концы полос устанавливают зажимы для соединения полотна в единый излучающий комплекс. Для того, чтобы зажимы не выступали над плоскостью теплого пола, в теплоизоляторе вырезают гнездо, в которое зажим будет полностью утоплен.

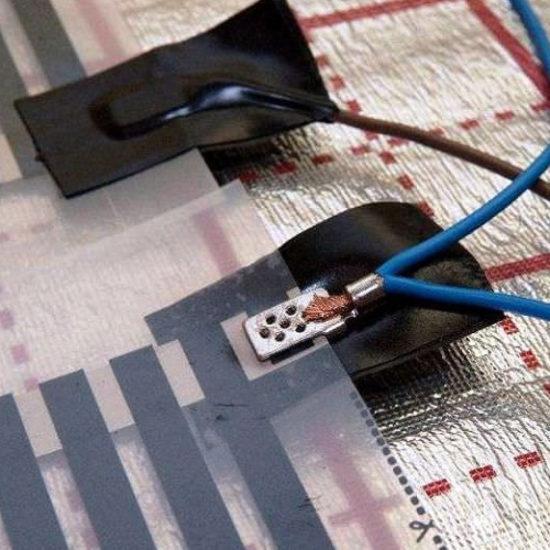

Все контакты тщательно обжимают пассатижами и устанавливают изоляционный слой скотча

Параллельное соединение полос медным проводом выполняется так, чтобы проводку впоследствии можно было спрятать под плинтус. Все контакты тщательно обжимают пассатижами и устанавливают изоляционный слой скотча. Им же закрывают свободный торец полос.

Присоединение термодатчика обычно выполняется путем фиксации скотчем в центре второй секции. Датчик ставят под пленку, в теплоизоляторе под него делают гнездо. Провода выводят наружу и подключают к терморегулятору.

Порядок подключения необходимо внимательно изучить в инструкции к терморегулятору и самому теплому полу. У разных производителей могут встречаться собственные способы соединения, поэтому, надо держать инструкции под рукой и постоянно сверяться с ними в ходе выполнения работ.

Укладка напольного покрытия

Укладка напольного покрытия

Укладка напольного покрытия

После завершения всех работ следует выполнить пробный запуск теплого пола. Если никаких нареканий и изъянов не обнаружено, на пленку укладывают защитный слой (как правило, это подложка для ламината или других напольных покрытий) и приступают к монтажу напольного покрытия. Его выполняют обычным способом, но с учетом специфики работы теплого пола. Используют специальные виды покрытий (на обратной стороне должен быть значок — змейка со стрелочками, обозначение готовности к работе с теплыми полами).

Частые вопросы

Насколько велика опасность электромагнитного излучения?

Уровень электромагнитного излучения инфракрасного теплого пола примерно в 20 раз ниже санитарных норм. Поэтому, причин для беспокойства нет.

Инфракрасный теплый пол нельзя укладывать под мебель. Как быть, если захочется сделать перестановку?

Чаще всего, массивные и объемные предметы мебели остаются на исходных местах. Если перестановка затрагивает большую часть площади, правильнее будет выполнить переукладку теплого пола с изменением конфигурации излучателя.

Насколько затратны инфракрасные теплые полы?

Если говорить о стоимости самого комплекта, то здесь все зависит от размеров комнаты. Если речь идет о расходах на электроэнергию, то величина потребления энергии сопоставима с масляным радиатором. При этом, теплый пол работает не постоянно и может обходиться гораздо дешевле.

Почему не рекомендован фольгированный теплоизолятор?

Алюминиевая фольга или напыление могут стать причиной короткого замыкания элементов полотна. Это может случиться после длительного отключения нагрева, если в пироге теплого пола появился конденсат. Кроме того, при некачественной изоляции контактов возможен прямой пробой через металлизированную поверхность поэтому, оптимальный вариант — использование полимерной подложки без фольгированного слоя.

Полотно теплого пола не укладывают под мебель. А как быть с теплоизоляционным слоем?

Рекомендуется укладывать теплоизоляционный слой на всю площадь комнаты. во-первых, это позволит исключить перепад высот, что сказывается на укладке напольного покрытия. Кроме того, в процессе эксплуатации может потребоваться перестановка мебели. Если теплоизолятор уложен на всю площадь комнаты, понадобится только изменить форму излучающего полотна.

Если в комнате есть камин, как укладывать пленку?

От камина надо сделать отступ размером 1 м. От других нагревательных элементов также надо делать отступ, размер которого зависит от величины и способа установки при
